Mitigeur de baignoire encastré Simple avec bec et douchette

Quatre commandes sur une ligne

Ce modèle répartit ses fonctions sur quatre points alignés, espacés de 100 mm : la douchette, le bec, l'inverseur et le levier du mitigeur.

Chacun émerge par une rosace ronde de 70 mm de diamètre. Il ne s'agit donc pas d'une platine unique : quatre rosaces indépendantes viennent affleurer le mur fini, ce qui laisse le carrelage visible entre elles.

Un seul corps à encastrer

Derrière le mur, les quatre commandes sont portées par un corps unique de 348 mm de long sur 95 mm de haut. C'est lui qui garantit l'alignement et l'espacement réguliers.

Ce corps est compris dans la référence vendue. Le fabricant distingue l'ensemble complet de la partie externe seule, réservée au remplacement des commandes sur un corps déjà en place.

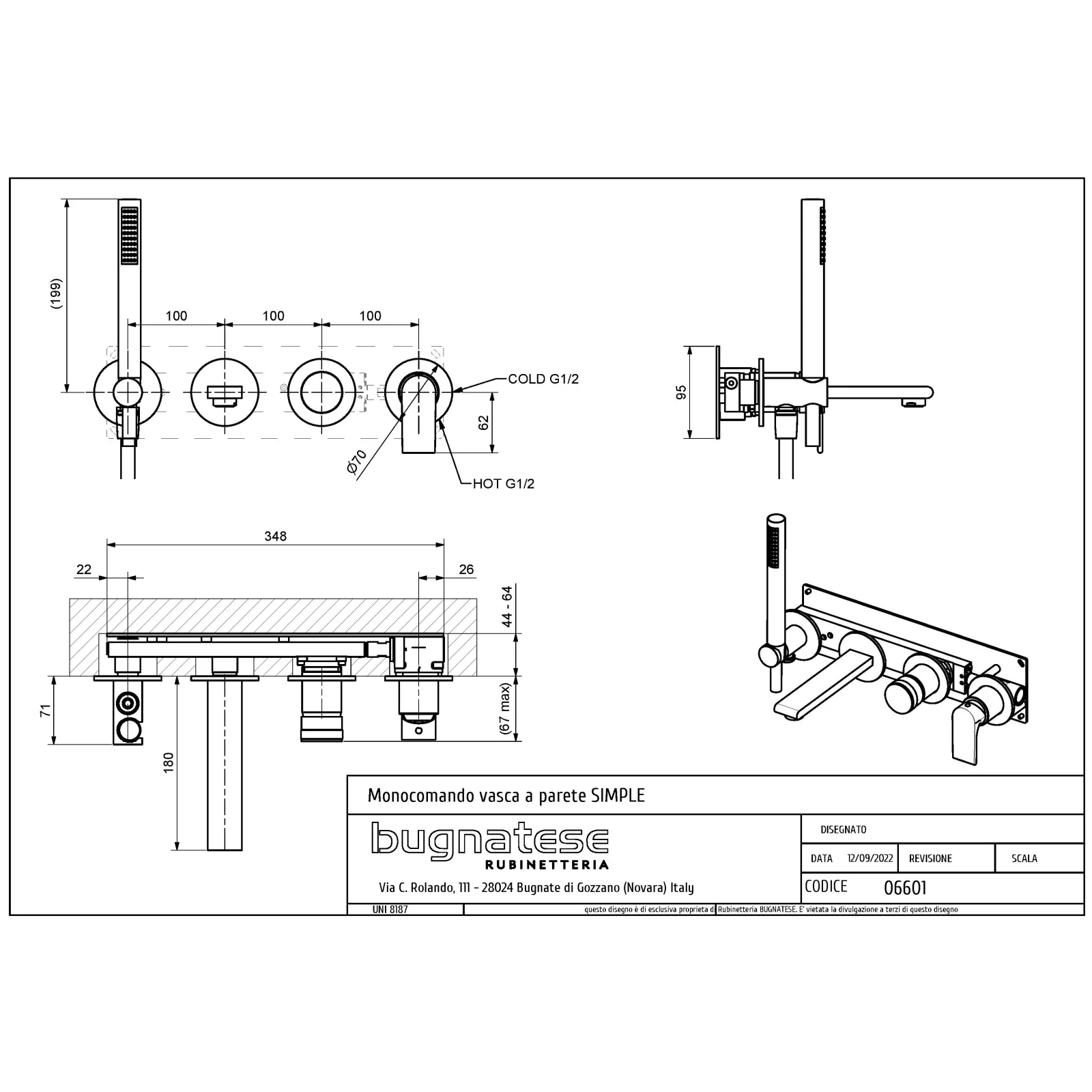

Cotes du plan technique

Les dimensions ci-dessous sont relevées sur le plan coté du fabricant, référence 06601, relevé du 12 septembre 2022.

Ce qu'il faut vérifier avant de commander

Un mitigeur encastré se décide au moment du gros œuvre, pas à la fin du chantier.

Vérifiez que la cloison peut recevoir un corps de 348 mm de large et que la profondeur disponible tombe dans la plage de 44 à 64 mm mesurée depuis le nu du mur fini, carrelage compris. Cette plage est le seul réglage possible une fois le corps scellé. Les conditions de livraison et de réception précisent la marche à suivre au déballage.
